با توجه به ممکن نبودن پیشرفت صنعت با آب های با EC بالا و وضعیت بحرانی آب در ایران و دنیا، مسئله تامین آب در زمینه صنعت با مشکل روبه‌رو می شود که با تکیه بر دانش و نیروی جوانان نخبه و جامعه عمل پوشاندن به جمله "ما میتوانیم" توانستیم گامی بزرگ در راستای بهبود بخشی به کیفیت زندگی مردم برداریم و با عنایات پروردگار متعال دستگاه بهینه ساز آب واترپلاس را تولید کردیم که مسئله تامین آب برای صنایع را مرتفع می نماید.
استفاده از دانش و فناوری سطح بالا؛ بدون اینکه تغییری در ماهیت اصلی آب مصرفی ایجاد نماید سبب شده است تا دستگاه بهینه ساز آب واترپلاس تاثیر شگرفی در حوزه های مختلف کارکردی اعم از صنعت، کشاورزی، دامداری، پرورش طیور و آبزیان، بهداشت و سلامت ایجاد نماید. با توجه به حوزه وسیع کاربرد آب و اهمیت کیفیت این مایع ارزشمند، دستیابی به ساختاری بهینه جهت ارتقای سطح کیفی و افزایش کارایی آن موفقیتی گرانبهاست که اکنون قابلیت عرضه به صورت وسیع را در سطح ملی دارا می باشد.

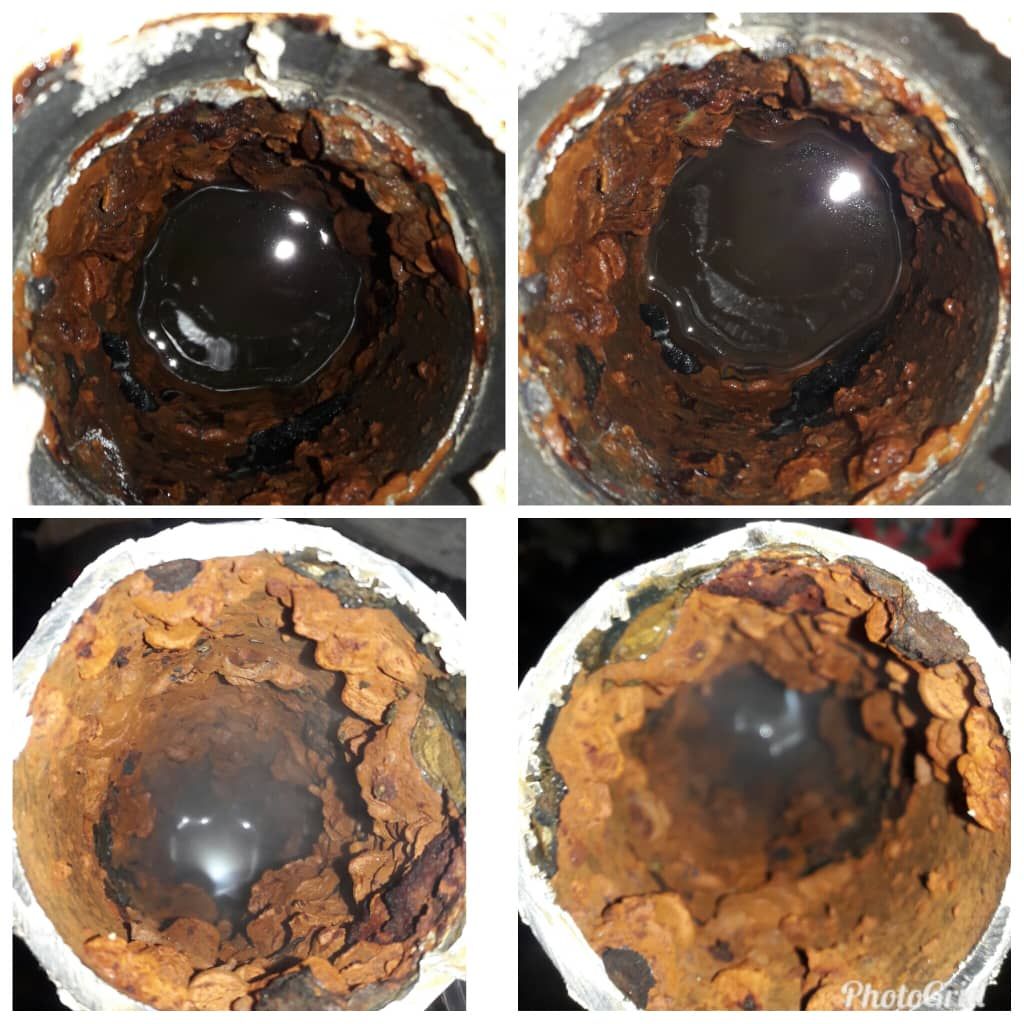

بالا رفتن سختی آب / شوری آب سبب می شود تا رسوب گذاری در تاسیسات به طرز چشمگیری تشدید گردد. رسوبات از مهم ترین عوامل فرسایش و خوردگی در تاسیسات حرارتی و برودتی هستند. وجود رسوبات علاوه بر ایجاد فرسایش و خوردگی، مقدار قابل توجهی از انرژی را نیز به دلیل عدم تبادل حرارت به هدر داده و راندمان تاسیسات را کاهش می دهد.
*مزایای استفاده از دستگاه واترپلاس در حوزه ی صنایع:

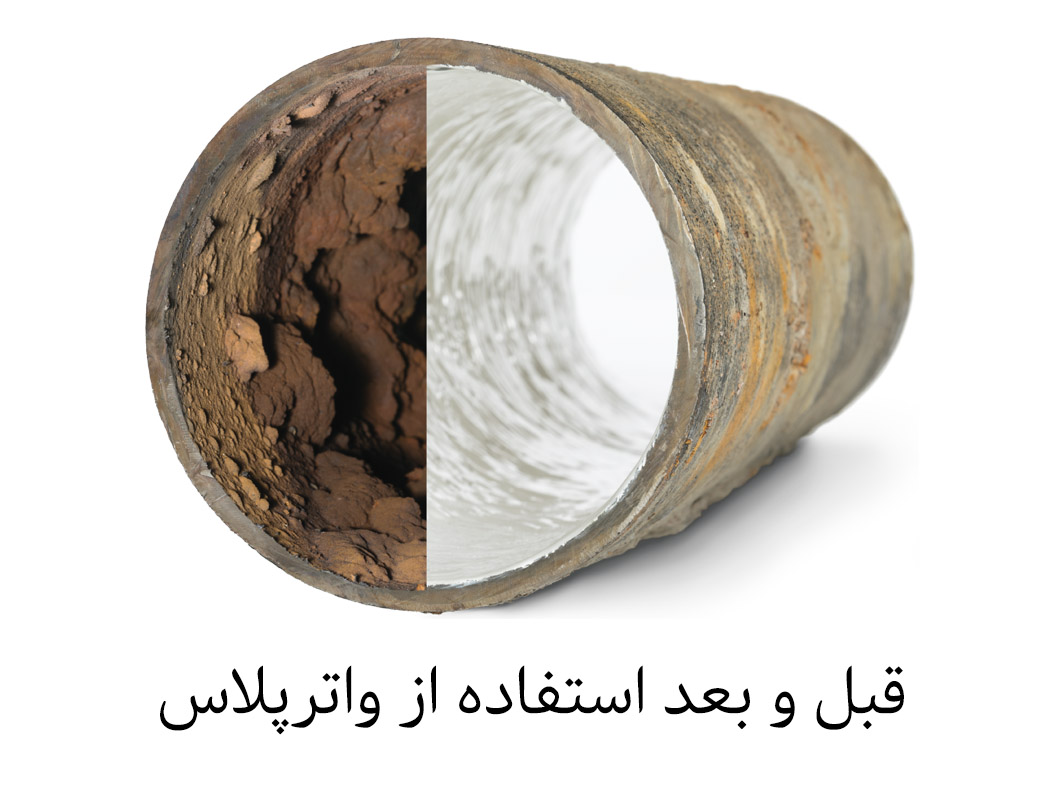

-رسوب زدایی سریع و کاهش چشمگیر هزینه های نگهداری تاسیسات
-عدم نیاز به استفاده از هرگونه ماده شیمیایی در دستگاه
-طول عمر طولانی مدت دستگاه
-عدم نیاز به منبع انرژی
-کارکرد بدون وقفه (24 ساعته) دستگاه
-تراکم بالای ساختار دستگاه و عملکرد مطلوب در قیاس با سایز دستگاه
-افزایش حلالیت و نرمی آب و جلوگیری از رسوب گذاری مجدد تاسیسات
-کاهش مصرف انرژی (بهینه سازی مصرف سوخت)
* واترپلاس را درزمینه صنعت درکجا مورد استفاده قرار میگیرد؟
- کولینگ تاورها: دستگاه واترپلاس تمامی رسوبات موجود در لوله های انتقال آب را حل نموده و دوره بازدید از کولینگ و زمان احیای دستگاه را نیز کاهش می دهد.
- کندانسورها: این محصول از گرفتگی لوله های موجود در کندانسورها جلوگیری نموده و عمر دستگاه را افزایش می دهد. همچنین بازدید های دوره ای و نیز زمان توقف خط تولید به حداقل می رسد.
- مبدل های حرارتی: دستگاه بهینه ساز آب از گرفتگی مبدل های گرمایی یا حرارتی در برابر رسوب محافظت می کند و باعث انتقال حداکثری دما بین اجزای دستگاه می شود
- سختی گیرهای رزینی: واترپلاس عمر سختی گیرهای رزینی را افزایش داده و همچنین تعداد بازدید های دوره ای و زمان احیای دستگاه را کاهش می دهد.
- دستگاه های RO: با توجه به ارتباط مستقیم دستگاه‌های RO با املاح آب، گرفتگی ممبران های این دستگاه بیشتر است. دستگاه واترپلاس از گرفتگی Roها جلوگیری نموده و عمر ممبران ها را نیز افزایش می دهد.
- دیگ های بخار: در دیگ بخار به علت اینکه مستقیما با دما در ارتباط هستیم، با رسوب بیشتری نیز درگیر می باشیم. دستگاه واترپلاس با تغییر ساختار آب از تشکیل رسوب سخت کلسیتی جلوگیری می نماید.
*حال به بررسی دیاگرام و محل نصب و عملکرد دستگاه می پردازیم.

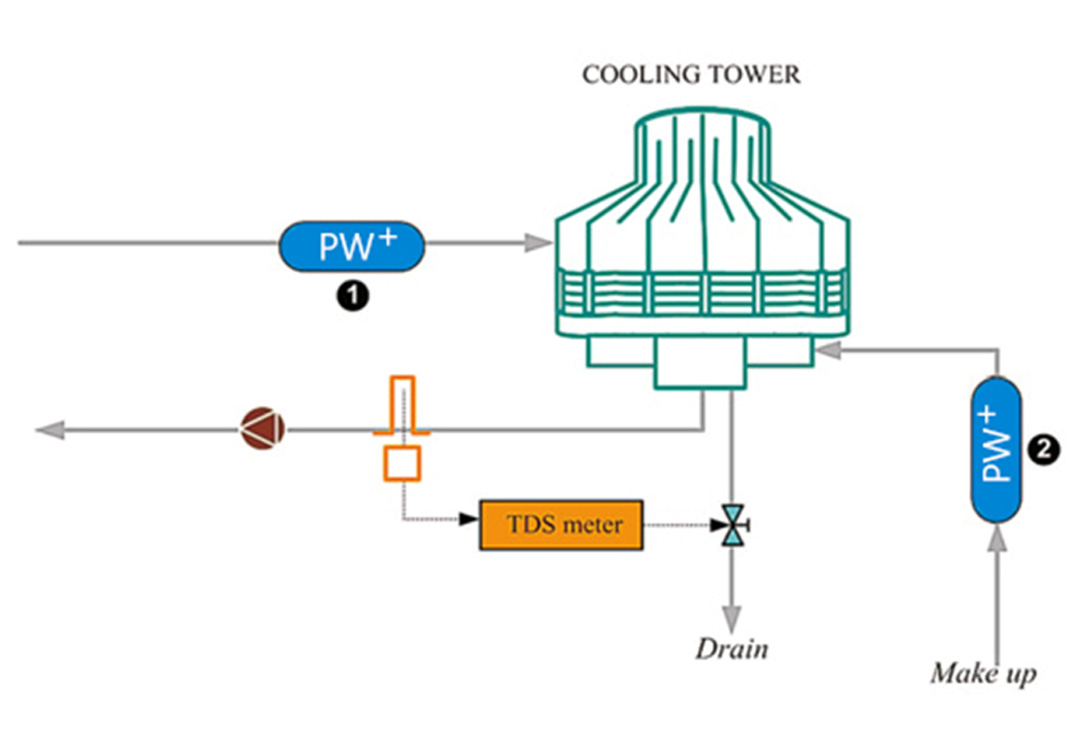

- برج خنک کن: واتـرپـلاس در ورودي آب به بـرج خـنـك كن نصـب ميشود و داراي چـنـد مـزيت است:
حـذف رسوب در برج خنك كن(خصوصاً در نازل ها و پكينگها)، كمك به جمع آوري ذرات درشت رسوب در كف برج خنك كن، افــزايش راندمان برج خنك كن تا 10% (اين امر موجب افزايش DT ميشود). واترپلاس در مواردي كه ميزان تبخير بيش از حد بالا بوده و يا سختي آب منطقه زياد است توصيه مي شود.

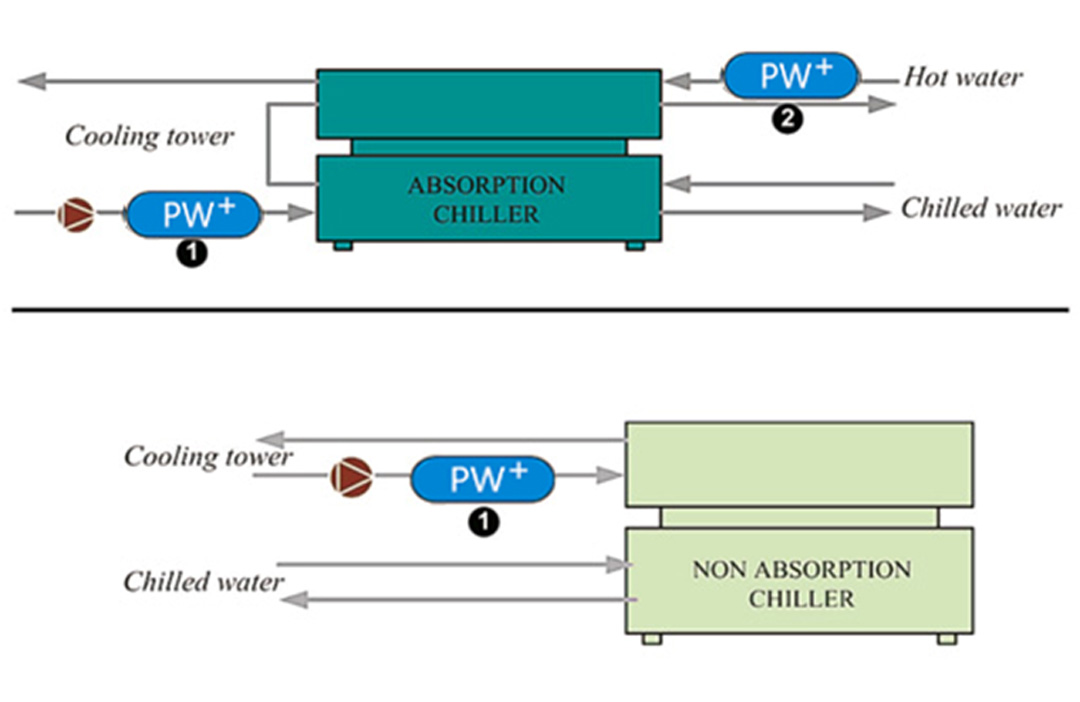

- چیلر: واتـرپلاس بـعـد از پمـپ و در ورودي كـنـدانـســـور (ابزوربر در چيلر هاي جذبي) نصب شده و آن بخش از چيلر را كه با آب برج خنك كن در ارتباط است در مقابل رسوب محافظت مي كند.
واترپلاس بعد از پمپ و در ورودي ژنراتور نصب مي شود(مخصوص چيلر هاي جذبي آب گرم و آب داغ). استفاده از آن باعث افزايش راندمان ژنراتور مي شود، به اين ترتيب مي توان از آب داغ ( گرم) با دماي نسبتاً پايين تري جهت راه اندازي چيلر استفاده كرد، كه اين به معني صرفه‌جويي در مصرف انرژي است.

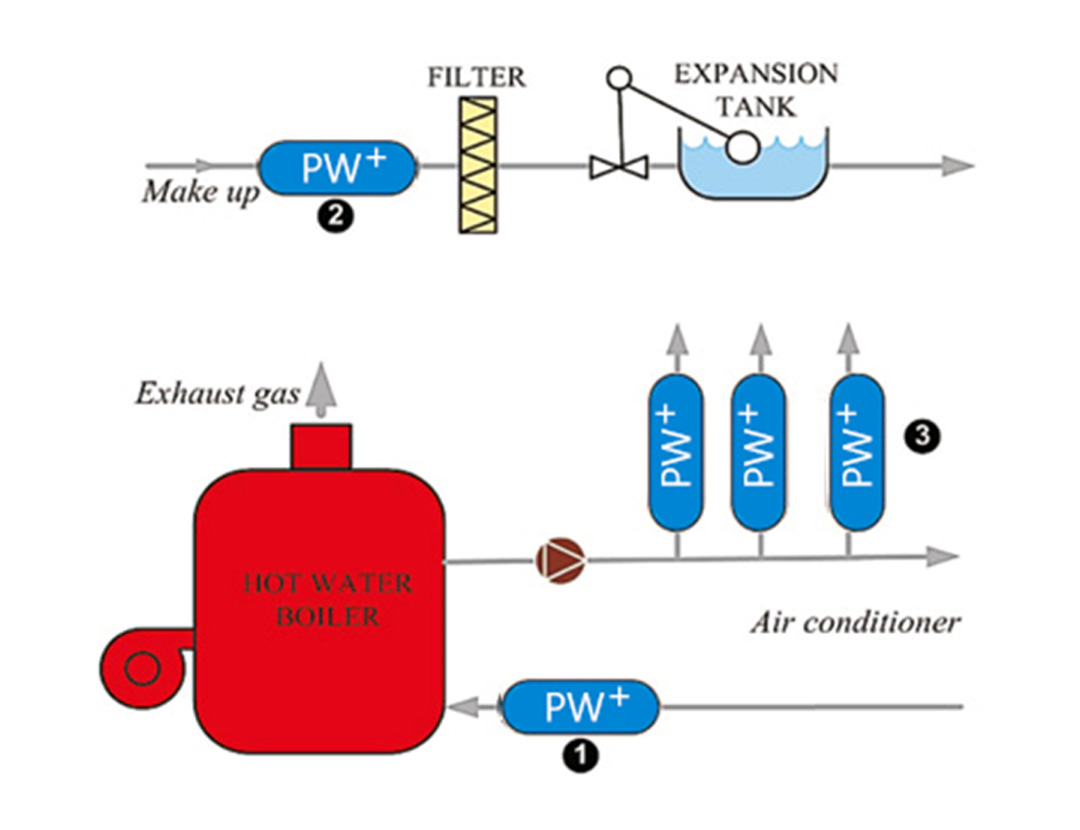

- دیگ آب داغ: واترپلاس(1) در ورودي ديگ و به منظور پيش گيري از رسوب گذاري در داخل ديگ نصب شده است. (در مواردي كه از پمپ در ورودي ديگ استفاده شده است لازم است واترپلاس بعد از پمپ نصب شود.)
واترپلاس(2) در سر راه آب تغذيه (make up) نصب شده وبه منظور كمك به ايجاد رسوب آرگونیت نصب مي شود.
واترپلاس(3) پس از پمپ نصب شده و منظور از آن كاهش رسوب گذاري در شبكه هاي گرمايش است. به دليل گستردگي اين شبكه ها توصيه مي شود به جاي يك دستگاه بزرگ از چند دستگاه كوچك در شاخه هاي مختلف و حتي المقدور نزديك به سيستم هاي اصلي استفاده شود.

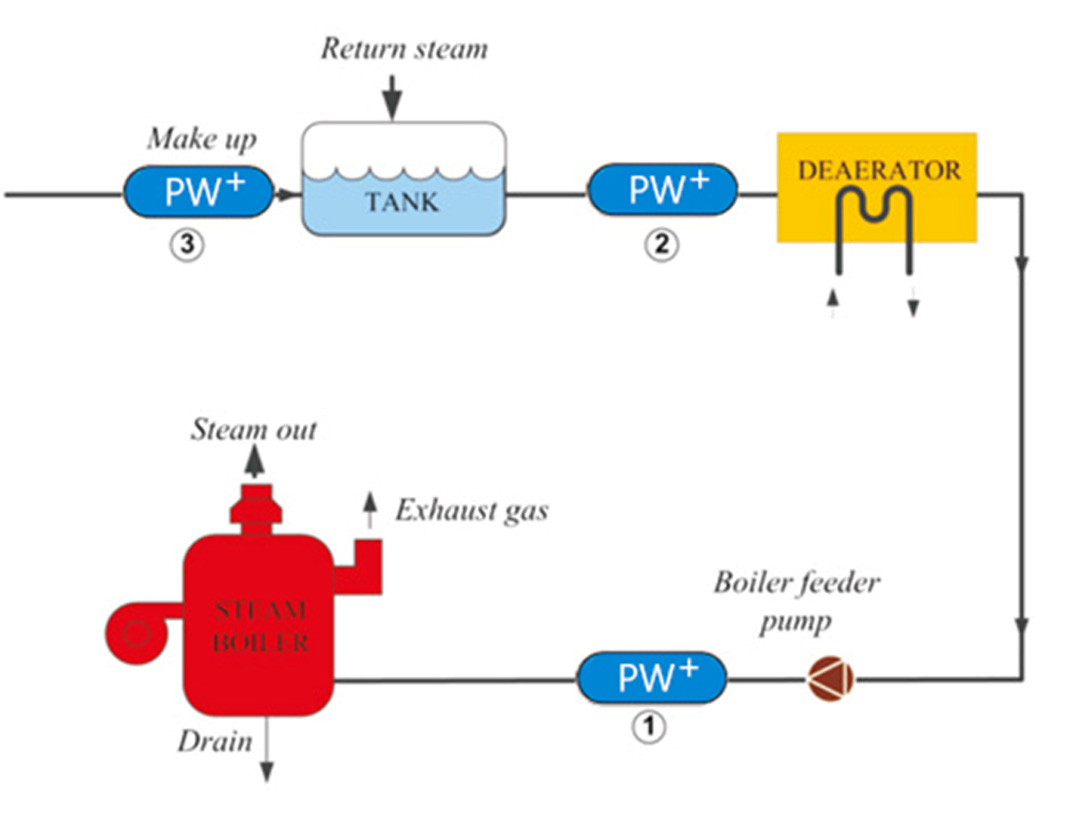

- دیگ بخار: واترپلاس(1) در ورودي بويلر بخــــار و بعد از پمپ تغذيه (feeder) نصب شده و با افزايش توان حلاليت آب، از رسوب گذاري در غلظتهای بالا در حدود چند هزارppm جلوگيري مي كند.
واترپلاس(2) در ورودي اكسـيژن گير (deaerator) و به منظور حذف رسوب احتمـالي در اكسيژن گــير (ناشي از پيش گرم شدن آب) نصب مي شود.
واترپلاس(3) در ورودي تانك اصلي و روي آب تغذيه قرار مي‌گيرد تا به تشكيل كريستالهاي نوع آرگونیـت كمك كند.

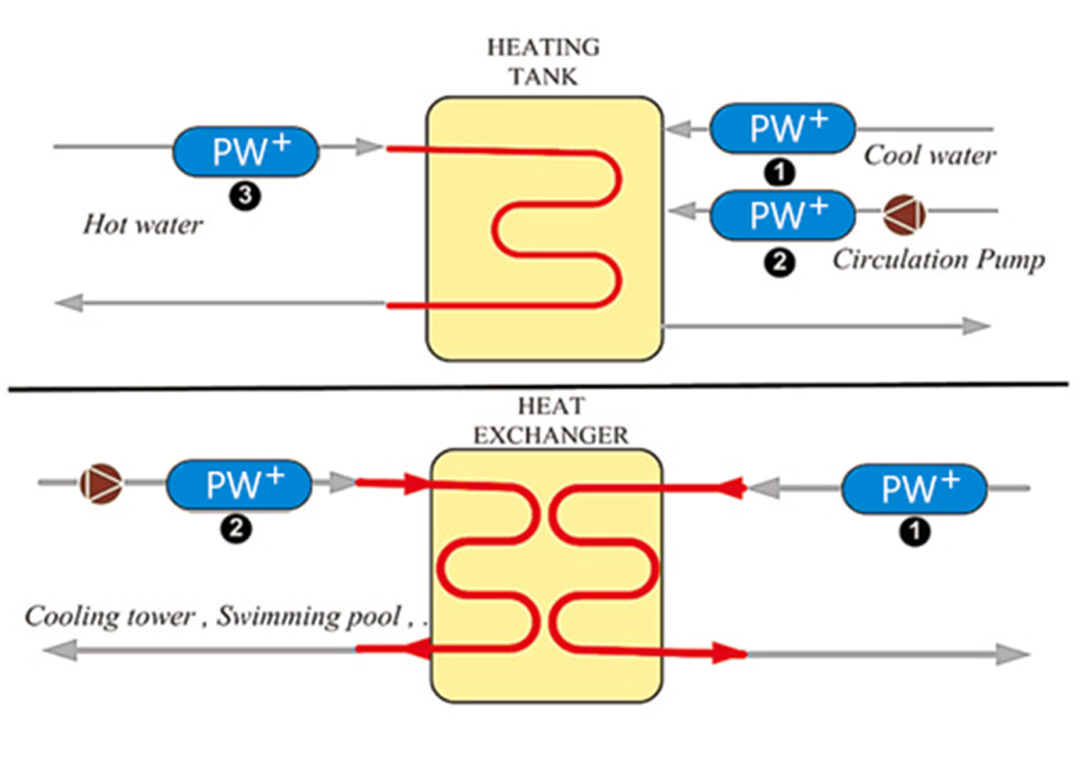

- منبع کویلی و منبع دو جداره: واترپلاس(1) در سر راه آب سرد ورودي نصب مي شود.
واترپلاس(1) به منظور حذف رسوب و افزايش راندمان حرارتي در اين مسير نصب شده است.
واترپلاس(2) بر سر راه آب سيركولاسيون نصب مي شود. بدليل اينكه آب سرد ورودي به منبع كويلي تنها يك بار از واترپلاس(1) عبور مي كند استفاده از واترپلاس(2) به منظور كمك به عملكرد واترپلاس(1) به شدت توصيه مي شود.
واترپلاس(3) در سر راه آب گرم شبكه گرمايش (آب مسير بسته) و به منظور حذف رسوب احتمالي و افزايش راندمان حرارتي ، نصب شود. استفاده از واترپلاس(3) در مواردي كه سختي آب منطقه بالاست توصيه مي شود.
*لازم بذکر است محصول دارای 60 ماه گارانتی و وارانتی می باشد؛ عمر مفید دستگاه 20 سال بوده و بدون نیاز به هرگونه منبع انرژی (محصول سبز) و شارژ (فیلتر) می باشد.*
